6m-2a:  C  : capitellum

3a-6a:   R : radial head

5a-7a :  I : internal epicondyle

7a-10a: T : trochlea

8a-10a: O : olecranon

11a-12a: E: external epicondyle





Ordre de fusion des différents noyaux:

-Premièrement: l'épicondyle externe, le capitellum et la trochlée fusionnent pour donner un centre d'ossification unique (E+C+T = ECT)

-Deuxièmement: ce centre ECT fusionne avec la métaphyse

-Troisièmement: l'épicondyle interne se fusionne tardivement (17 ans chez le garçon, 14 ans chez la fille).

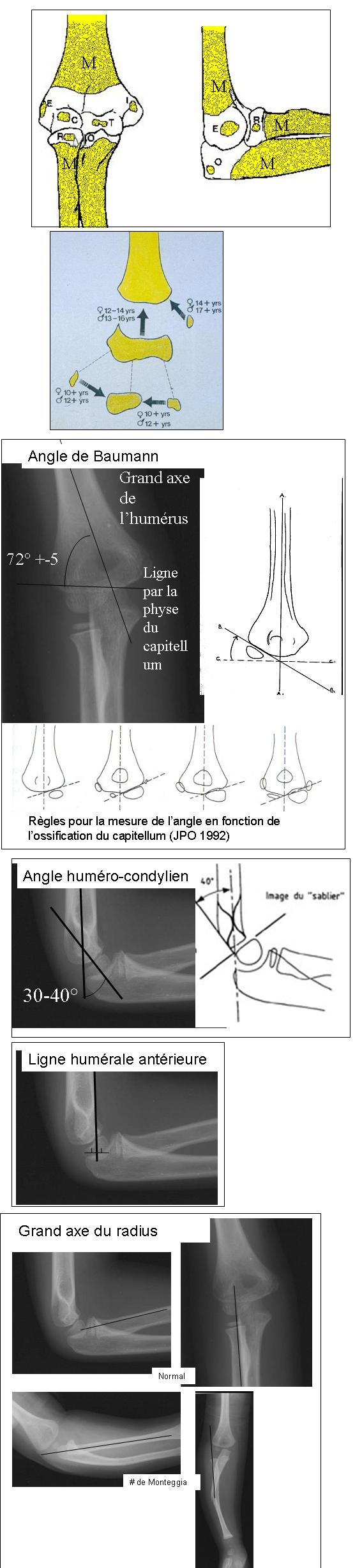

Différents repères radiologiques:





Angle de Baumann:

-entre grand axe de l'humérus et le cartilage de croissance du capitellum

-valeurs normales: 72° +-5°

-si valeur augmentée = cubitus varus ; si valeur diminuée = cubitus valgus

























Angle huméro-condylien:

-entre grand axe de l'humérus et la bissectrice du noyau du capitellum

-valeurs normales: 30 à 40°

-si valeur augmentée = bascule antérieure ; si valeur diminuée = bascule postérieure





Ligne humérale antérieure:

-prolongement de la corticale antérieure de l'humérus

-passe normalement par le tiers moyen du noyau du capitellum

-si passe devant le noyau = bascule postérieure









Grand axe du radius:

-doit passer par le noyau du capitellum quelque soit l'incidence

-sinon, envisager le diagnostic de luxation de la tête radiale (fracture de Monteggia)
